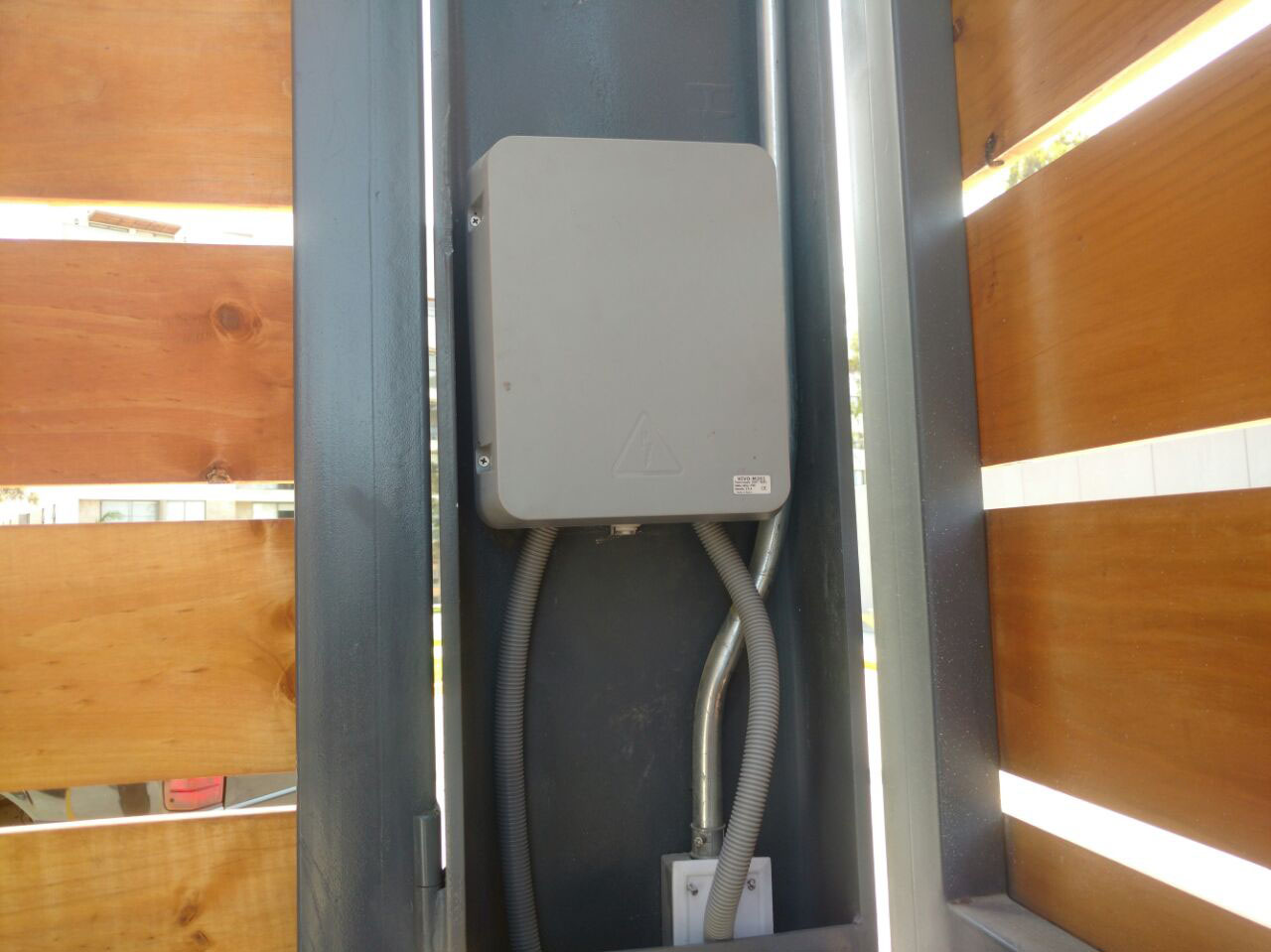

El cuadro o tarjeta electrónica es un elemento fundamental para el funcionamiento de una puerta batiente automatizada de 1 o 2 hojas. Es el encargado de dar las órdenes y de recibirlas, actúa como un organizador de las diferentes funciones de los accionadores que dan movimiento a la puerta.
Funcionamiento:
Mediante un pulsador directo o remoto realiza las siguientes órdenes: con el primer pulsado abre, con el segundo para si la puerta está en movimiento, y con el tercero cierra.
Los sensores de seguridad realizan las siguientes funciones: al detectar un objeto u obstrucción en el recorrido de la puerta da la orden de cierre, y la puerta retrocede si se encuentra en funcionamiento.
En este post explicamos el funcionamiento de los sensores:
Importancia de los sensores de seguridad en un puerta de garaje.
https://garaje-prima-innova.blogspot.com/2020/07/sensores-seguridad-puerta-garaje%20.html
Tiene la función de recibir y almacenar todos los códigos de los emisores mediante un receptor interno o externo.
El cuadro o tarjeta electrónica controla las funciones de maniobra, velocidad, fuerza y diferentes funciones complementarias del accionador como freno, temporizador, etc.
Elementos básicos:
Receptor interno o posibilidad de conexión de uno externo, el cual tendrá una capacidad de almacenamiento que variará según el fabricante.
Freno en el cierre y en la apertura en cada hoja (opcional).
Amortiguación en el cierre y en la apertura en cada hoja (opcional).
Conexión para una electro cerradura.
Regulación de fuerza máxima en apertura y en el final del cierre.
Conexiones para sensores de seguridad.
Regulación de presión constante de accionadores. (opcional).
Auto-diagnóstico.
Características técnicas generales:
Alimentación : 230 Vol.
Salida de luz intermitente : 12/24 Vol.
Alimentación de motores : 230 Vol.
Conexión de cerradura eléctrica : 12 / 24 Vol.
Alimentación de sensores: 12/24 Vol.
Temperatura de funcionamiento: : -10 . 70 °C
Receptor.
Dimensiones del contenedor : 190 x 140 x 70 mm.
Grado de protección : IP 55.
Peso del producto: 1kg.
Les dejamos los siguientes posts donde encontrará información detallada sobre accionadores para puertas batientes:
5 recomendaciones para un motor de puerta automática batiente.
Beneficio de usar una puerta de garaje batiente.
Mantenimiento:
Es sumamente importante que hagamos el mantenimiento y revisión periódica y, sobre todo, con una empresa capacitada en el conocimiento de los componentes del cuadro o tarjeta electrónica, así podremos asegurar la durabilidad y el perfecto funcionamiento.
Estos posts les informarán sobre el correcto mantenimiento que se debe realizar:
Mantenimiento de puertas de garaje.
https://garaje-prima-innova.blogspot.com/2020/04/mantenimiento-de-puertas-de-garaje.html
Necesidad del mantenimiento de la puerta de garaje residencial.
La Importancia de los Contratos de Mantenimiento de las Puertas de Garaje.
https://garaje-prima-innova.blogspot.com/2020/02/contrato-mantenimiento-puerta-garaje.html
